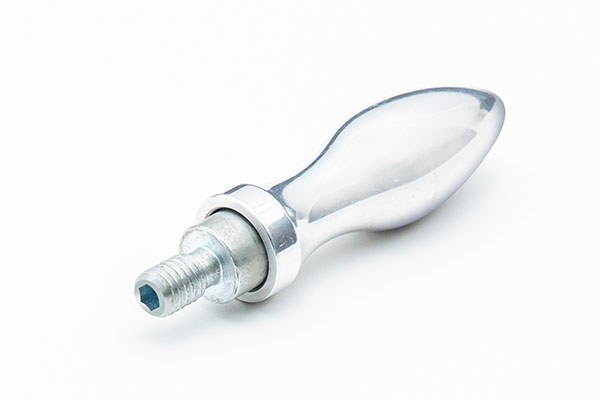

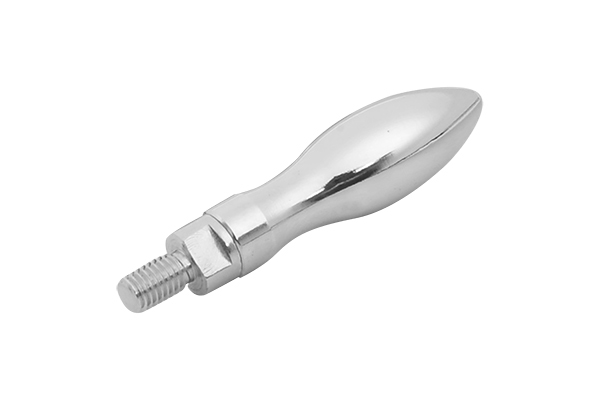

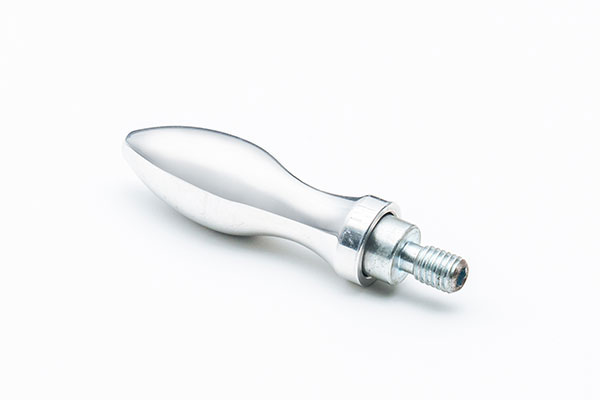

曲面轉動手柄
【產品型號】HY8310.6
【執行標準】JB/T 7270.6-94 (GB4141.6-84)
【產品材質】鋼/不銹鋼/鋁合金
【表面處理】噴砂或鍍亮鉻/本色/噴砂或鍍亮鉻或拋光
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

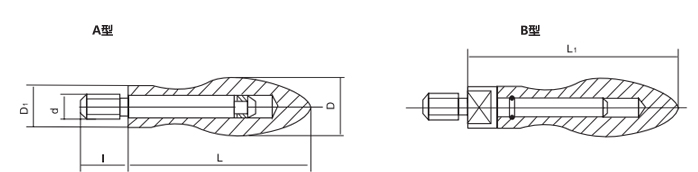

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 螺桿 | |||||
| Type A | Type B | L | L? | D | D? | d | I |
| HY8310.6\AM6x50 | - | 50 | - | 16 | 11 | M6 | 12 |
| HY8310.6\AM8x63 | HY8310.6\BM8x71 | 63 | 71 | 20 | 14 | M8 | 14 |
| HY8310.6\AM10x80 | HY8310.6\BM10x90 | 80 | 90 | 25 | 16 | M10 | 16 |
| HY8310.6\AM12x92.5 | HY8310.6\BM12x100 | 92.5 | 100 | 32 | 20 | M12 | 18 |
| 不銹鋼 SUS304 | HY8310.6S\BM6x57.1 | - | 57.1 | 15.9 | 11.1 | M6 | 12.7 |
| HY8310.6S\BM8x71.4 | - | 71.4 | 20.6 | 13.5 | M8 | 14.3 | |
| HY8310.6S\BM10x85.7 | - | 85.7 | 25.4 | 15.9 | M10 | 15.9 | |
| HY8310.6S\BM12x101.6 | - | 101.6 | 31.8 | 19.1 | M12 | 19.1 | |
| 鋁合金 | HY8310.6L\BM6x54.5 | - | 54.5 | 16 | 14 | M6 | 11 |
| HY8310.6L\BM8x67 | - | 67 | 20 | 18 | M8 | 13 | |
| HY8310.6L\BM10x83 | - | 83 | 25 | 21 | M10 | 14 | |
| HY8310.6L\BM12x105.5 | - | 105.5 | 32 | 26 | M12 | 21 | |
技術信息
| 型號 | 材料 | 表面處理 |
| HY8310.6 | 鋼 | 噴砂或鍍亮鉻 |
| HY8310.6S | 不銹鋼 | 本色 |
| HY8310.6L | 鋁合金 | 噴砂或鍍亮鉻或拋光 |
※ 裝配類型：A型為內旋緊，B型為外旋緊；
※ 特殊要求說明：螺紋大小和手柄長度可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
相關產品

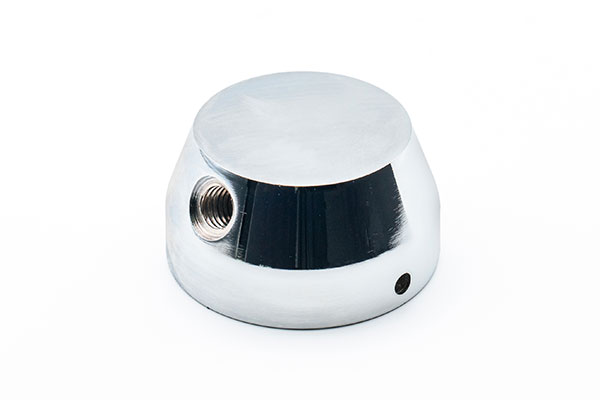

型號:HY8310.1 材質:鋼/不銹鋼
型號:HY8310.5-1 材質:膠木、鋼/不銹鋼
型號:HY8310.5-2 材質:膠木、鋼/不銹鋼

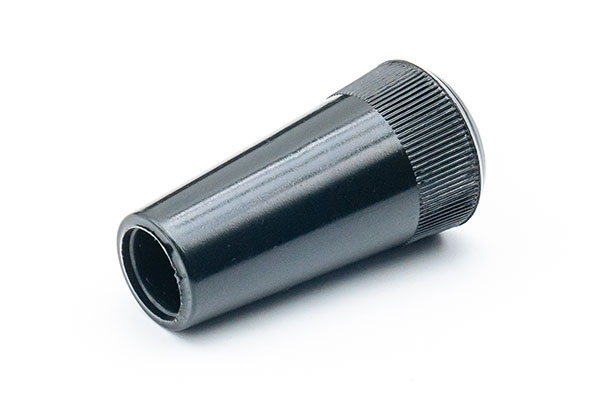

型號:HY8311.1 材質:(手柄套)膠木、(嵌件)鋼/銅

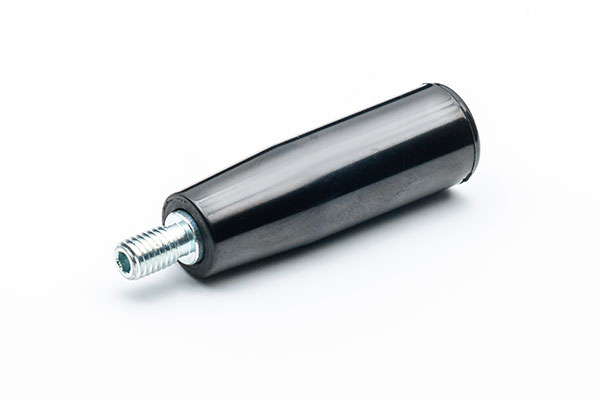

型號:HY8311.22 材質:(手柄套)膠木/塑、(嵌件)鋼

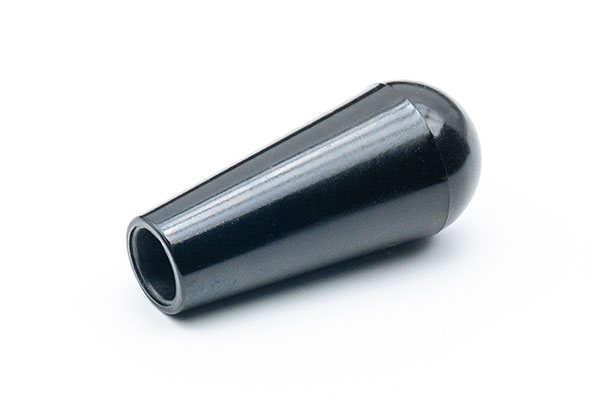

型號:HY8311.23 材質:塑

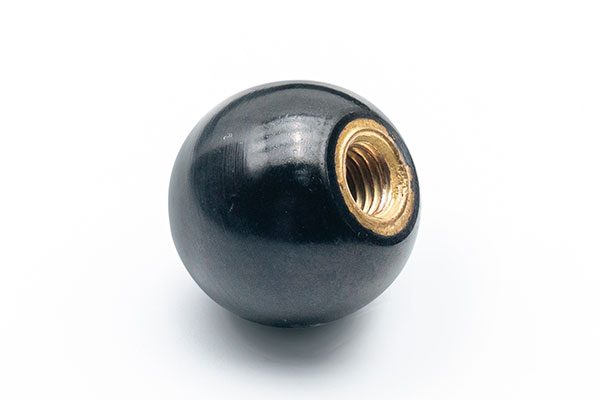

型號:HY8311.24 材質:膠木
