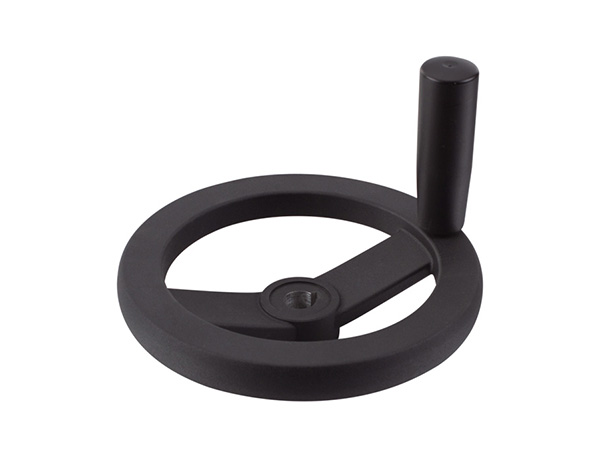

【產品名稱】 雙輻條手輪
【產品型號】 HY8313.15 【執行標準】 【產品材質】 鋁合金 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||
| 鋁合金 | D | H | B | L | d | h |
| HY8313.15\12x125 | 125 | 33 | 15 | 67.5 | 12 | 18 |
| HY8313.15\14x140 | 140 | 36 | 16.5 | 67.5 | 14 | 19 |
| HY8313.15\14x160 | 160 | 39 | 18 | 82.5 | 14 | 20 |
| HY8313.15\18x200 | 200 | 45 | 20.5 | 82.5 | 18 | 24 |
裝配類型：鍵槽按GB1095-79規定。
特殊要求說明：中心孔大小及鍵槽大小可按客戶要求加工定制。
