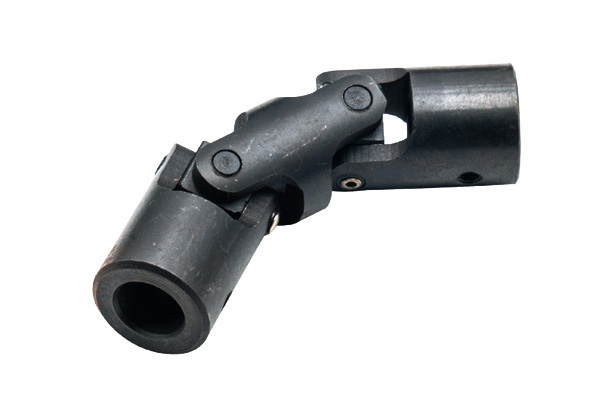

三節萬向聯軸節
【產品型號】HY8330.1-1
【產品材質】鋼
【表面處理】發黑處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||
| 鋼 | D | L1 | L2 | d | d1 | I |
| HY8330.1-1\(10~12)x33 | 20 | 30 | 25 | 10~12 | 4 | 10 |
| HY8330.1-1\(12~14)x38 | 25 | 38 | 30 | 12~14 | 5 | 12 |
| HY8330.1-1\(16~18)x44 | 32 | 44 | 38 | 16~18 | 6 | 13 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 聯軸節 | 鋼 | 發黑處理 |
| 產品概述： | 三節萬向聯軸節是一款聯接不同機構中的兩根軸，使之共同旋轉，以傳動扭矩的機械零件。三節萬向節利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。 | |
| 產品特點： | ◆ | 45號鋼(淬火處理) 表面發黑處理; |
| ◆ | 有較大的角向補償能力，結構緊湊，傳動效率高; | |
| ◆ | 有很好的緩沖、減振和提高軸系動態性能的作用。 | |
| 安裝方式： | 側銷固定型 | |
抱歉，該型號暫無3D模型！
